Основная Информация.
Модель №.
PKB 08
Тип
Быстрый разъем
Применение
пневматический фитинг воздушной трубы
марка
тип воздушного судна
материал
Латунь
Транспортная Упаковка
пластиковый пакет
Происхождение
Китай
Код ТН ВЭД
8414909090
Производственная Мощность
100000000
Описание Товара
Есливынесмоглинайтиподходящиеаксессуарыдляпневматикивнашмагазин, свяжитесьснами, спасибо!
| Диаметртрубки | Φ4 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 |
| Рабочаясреднего | Воздух |
| Рабочеедавление | 0-0.9 Мпа |
| Доказательствадавления | 1,32 Мпа |
| Доказательствадавлениевакуума | -100 КПА(10Торр) |
| Рабочаятемпература | 0 °C~60ºC |
| Материал | Пластмассовые;латуниспозолоченнымиконтактамиNickle |

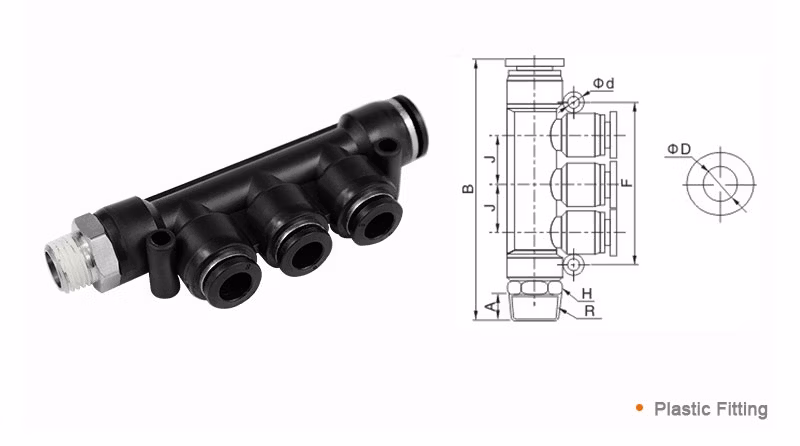

| Модель | A | B | H | F | J | R | ΦD | ΦD |
| 4-M5 | 4.5 | 68,5 | 10 | 37 | 12 | M5 | 2.5 | Φ4 |
| 4-01 | 7 | 69 | 10 | 37 | 12 | R1/8 | 2.5 | Φ4 |
| 4-02 | 9 | 71,5 | 14 | 37 | 12 | R1/4 | 2.5 | Φ4 |
| 6-M5 | 4.5 | 75,5 | 12 | 43.5 | 13.5 | M5 | 3.5 | Φ6 |
| 6-01 | 7 | 76 | 12 | 43.5 | 13.5 | R1/8 | 3.5 | Φ6 |
| 6-02 | 9 | 78,5 | 14 | 43.5 | 13.5 | R1/4 | 3.5 | Φ6 |
| 6-03 | 10 | 79,5 | 17 | 43.5 | 13.5 | R3/8 | 3.5 | Φ6 |
| 6-04 | 11 | 81 | 21 | 43.5 | 13.5 | R1/2 | 3.5 | Φ6 |
| 8-01 | 8 | 88.5 | 14 | 55 | 17,5 | R1/8 | 4.5 | Φ8 |
| 8-02 | 10 | 90,5 | 14 | 55 | 17,5 | R1/4 | 4.5 | Φ8 |
| 8-03 | 10 | 91 | 17 | 55 | 17,5 | R3/8 | 4.5 | Φ8 |
| 8-04 | 11 | 92.5 | 21 | 55 | 17,5 | R1/2 | 4.5 | Φ8 |
| 10-01 | 8 | 100,5 | 17 | 62 | 19.5 | R1/8 | 4 | Φ10 |
| 10-02 | 10 | 102,5 | 17 | 62 | 19.5 | R1/4 | 4 | Φ10 |
| 10-03 | 10 | 102,5 | 17 | 62 | 19.5 | R3/8 | 4 | Φ10 |
| 10-04 | 11 | 103,5 | 21 | 62 | 19.5 | R1/2 | 4 | Φ10 |
| 12-01 | 10 | 113 | 19 | 69,5 | 22 | R1/8 | 5 | Φ12 |
| 12-02 | 10 | 113 | 19 | 69,5 | 22 | R1/4 | 5 | Φ12 |
| 12-03 | 11 | 114 | 21 | 69,5 | 22 | R1/2 | 5 | Φ12 |
