Основная Информация.
Модель №.
ISO 7241-A
Код головы
Шестиугольник
Материал
углеродистая сталь / нержавеющая сталь
Техника
Кованые
Цвет
Серебряный
Транспортная Упаковка
картонная коробка
Характеристики
1/4" - 3/8"
Торговая Марка
по желанию клиента
Происхождение
Китай
Код ТН ВЭД
73079900
Производственная Мощность
100000 в месяц
Описание Товара
ISO 7241-A BSP Hyaulic быстросъемного соединения шлангов
1 Применение: Используется в основном для строительного оборудования, гидравлическое оборудование, euipment масла и других гидравлических линиях.
2 Материал из гнездовой: ЦИНК- хромата цинка оцинкованные стальные
Материал Вилочной: ЦИНК- хромата цинка оцинкованные стальные
3 преимущества: Критически важные детали закалены для долговечности.
Проходные клапаны доступны для предотвращения утечки, .
Проходные клапаны открываться автоматически при сочетании в номинальное Рабочее Давление для удержания expeditely расхода.
4 Размеры: NPT 1/4, 3/8, 1/2, 3/4, 1. Это нормально для заказа гнездовой и вилочной вместе или отдельно.
5 стандарта ISO7241-1 серии A
6 Она может поменять местами в следующих иностранных торговых марок:
Паркер серии 6600
Быстрее ANV серии
Знак AEROQUIP 5600
Хансен HA серии 15000
Спецификации:
1 Применение: Используется в основном для строительного оборудования, гидравлическое оборудование, euipment масла и других гидравлических линиях.
2 Материал из гнездовой: ЦИНК- хромата цинка оцинкованные стальные
Материал Вилочной: ЦИНК- хромата цинка оцинкованные стальные
3 преимущества: Критически важные детали закалены для долговечности.
Проходные клапаны доступны для предотвращения утечки, .
Проходные клапаны открываться автоматически при сочетании в номинальное Рабочее Давление для удержания expeditely расхода.
4 Размеры: NPT 1/4, 3/8, 1/2, 3/4, 1. Это нормально для заказа гнездовой и вилочной вместе или отдельно.
5 стандарта ISO7241-1 серии A
6 Она может поменять местами в следующих иностранных торговых марок:
Паркер серии 6600
Быстрее ANV серии
Знак AEROQUIP 5600
Хансен HA серии 15000
Спецификации:
| Номера деталей | Описание | Рабочее Давление | NFPA Номинальный Расход | |||||
| Полная Муфты | Женского Тела Половину | Мужской Половины корпуса | Размер корпуса | Размер резьбы И Описание | Максимальная | |||
| Фунтов | Бар | Гал. | Л/МИН | |||||
| H001-02F | H001-02SF | H001-02PF | 1/4" | 1/4" Трубопровода | 5000 | 345 | 3 | 12 |
| H001-03F | H001-03SF | H001-03PF | 3/8" | 3/8" Трубопровода | 4500 | 310 | 6 | 23 |
| H001-04F | H001-04SF | H001-04PF | 1/2" | 1/2" Трубопровода | 4000 | 276 | 12 | 45 |
| H001-06F | H001-06SF | H001-06PF | 3/4" | 3/4", Охватывающий Патрубок | 4000 | 276 | 28 | 106 |
| H001-08F | H001-08SF | H001-08PF | 1" | 1", Охватывающий Патрубок | 4000 | 276 | 50 | 189 |

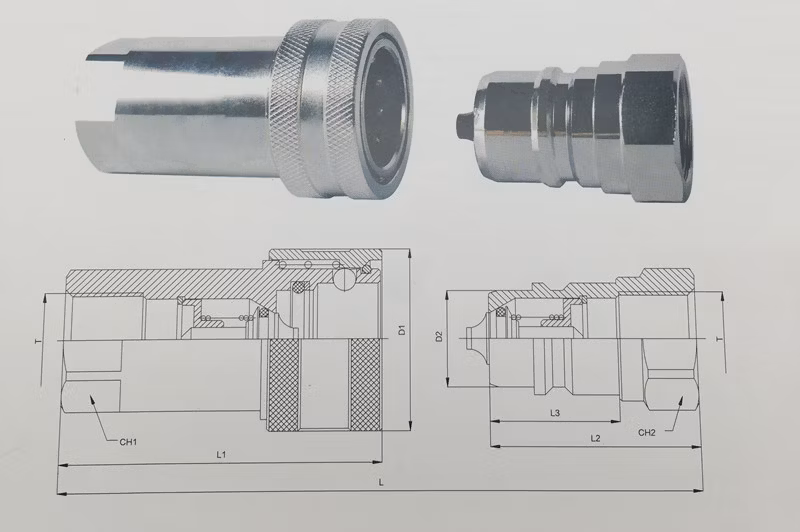

| Складской номер | ISO | L | L1 | L2 | L3 | D1 | D2 | CH1 | CH2 | T | ||
| H001-02T-SP | DN6.3 | 71 | 50 | 35, 5 | 15.2 | 26 | 11.8 | 19 | 19 | ZG1/4 | G1/4 | NPT1/4 |
| H001-03T-SP | DN10 | 75 | 56 | 36, 5 | 21.4 | 31.5 | 17.3 | 22 | 22 | ZG3/8 | G3/8 | NPT3/8 |
| H001-04T-SP | DN12, 5 | 88 | 66, 5 | 43.5 | 27 | 38, 5 | 20.5 | 27 | 27 | ZG1/2 | G1/2 | NPT1/2 |
| H001-06T-SP | DN20 | 110 | 80 | 57 | 28 | 48 | 29.1 | 34 | 35 | ZG3/4 | G3/4 | NPT3/4 |
| H001-08T-SP | DN25 | 120 | 94 | 59, 5 | 36 | 56 | 34, 3 | 41 | 41 | ZG1 | G1 | О НЕРАСПРОСТРАНЕНИИ ЯДЕРНОГО ОРУЖИЯ1 |
| H001-10T-SP | DN31.5 | 150 | 117 | 75 | 46 | 69, 5 | 45 | 50 | 50 | ZG1-1/4 | G1-1/4 | NPT1-1/4 |
| H001-12T-SP | DN40 | 167 | 133 | 83, 5 | 52 | 84 | 55 | 60 | 60 | ZG1-1/2 | G1-1/2 | NPT1-1/2 |
| H001-16T-SP | DN50 | 211 | 165 | 105 | 64 | 99 | 65, 1 | 75 | 75 | ZG-2 | G2 | О НЕРАСПРОСТРАНЕНИИ ЯДЕРНОГО ОРУЖИЯ2 |
