Основная Информация.
Модель №.
TNC-JW214B
заявка
рч
Классификация
Мужской Разъем
Тип интерфейса
пнс
Форма
Локоть
КСВ
1.20:1
Среднее давление
1500V
Марка
4 звезды
тип разъема
штекерный разъем tnc
материалов
латунь и ptfe
диапазон частот
dc-11ghz
покрытие
ни и не
полное сопротивление
50 ом
сертификат rohs
жалобы
Транспортная Упаковка
картонная коробка
Торговая Марка
4 звезды
Происхождение
Zhenjiang City, Jiangsu Province, China
Код ТН ВЭД
8536909000
Производственная Мощность
500 000 штук в год
Описание Товара
TNC разъем прямоугольного штекера для кабеля RG214  |
(Контактное приспособление:внутреннее:пайка;внешнее:зажим)
Интерфейс
В соответствии со стандартом IEC 60169-17;CECC 22200
Электрический
Характерный импеданс 50 Ом
Диапазон частот DC-11 ГГц
ВШР ≤1.30 при пост. Тока-3000 МГц
Напряжение, устойчивое к диэлектрику ≥1500 в RMS, 50 Гц, на уровне моря
Рабочее напряжение ≤500 в RMS, 50 Гц, на уровне моря
Диэлектрическое сопротивление ≥5000MΩ
Сопротивление контакта Центральный контакт ≤10MΩ
Внешний контакт ≤2.5mΩ
Механический
Прочность циклов сопряжения ≥500
Материал и покрытие
Материалов Покрытие
Органа Латунь Нет
Изолятор ПТФЭ -
Центральный проводник Латунь По
Соединительная гайка Латунь Нет
Контргайка Латунь Нет
Уплотнительная крышка Латунь Ni
Зажим щитка Латунь АГ
Толстая шайба Латунь АГ
Тонкая шайба Латунь АГ
Прокладка Силиконовая резина -
Окружающей среды
Диапазон температур : -45°C~+85°C.
Степень защиты IP 67
RoHS Соответствует требованиям

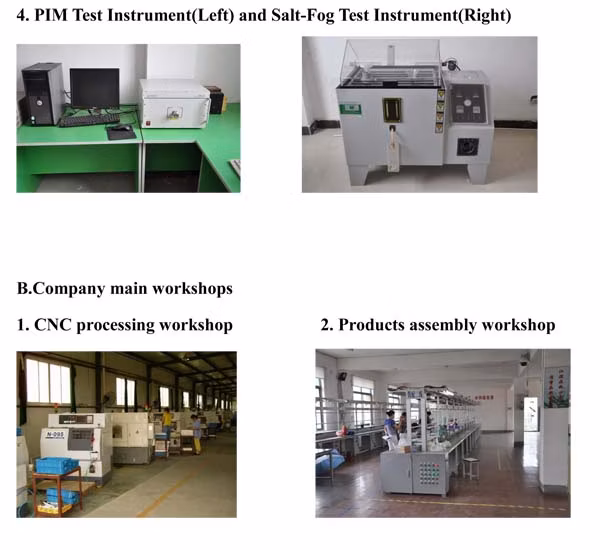

Информация о компании:
Основанная в 1994 году, компания Four Star Communication Parts Co.,Ltd находится в городе Чжэнцзян, провинция Цзянсу, Китай (230 км от Шанхая).
Четырехзвёздная связь является одним из отличных производителей, который выделяет для проектирования и изготовления коаксиальных РЧ-разъемов, РЧ-кабеля в сборе, микроволновых компонентов.
Ассортимент нашей продукции:
СЕРИЯ КОАКСИАЛЬНЫХ РЧ-РАЗЪЕМОВ: SMA, SMB, SMC, BNC, TNC, N,7/16 DIN , 1.0/2.3,1.6/5.6, SMZ (BT43), QMA, FME, UHF, MCX, MMCX, EIA ФЛАНЕЦ, 4.3/10 И Т.Д.
Коаксиальный кабель RF в сборе (кабель-перемычка)
Компоненты микроволн: Негрузочная нагрузка (оконечное устройство), аттенюатор, ограничитель перенапряжения (защита от перенапряжения), разветвитель питания (делитель), направляющая муфта.
